آموزش اجرای کناف ۸
سه شنبه 10 مرداد 1396 ساعت 06:40 ق.ظ | نوشته ‌شده به دست علیرضا فیض الهی | ( نظراتتون رو با من درمیان بزارین )

خب قسمت آخر یعنی نورپردازی

اگر کمی از سیم کشی و برق سر دربیارین و به اصطلاح فنی باشین خیلی خیلی سادس

خب باید از یکی از کلید های سیم کشی کنین تا بالای سقف حالا ممکنه از کلید دوم تعبیه شده برای لوستر استفاده کنین یا مثلا یه سیم فاز برای کلید تک پل بکشید و با انشعاب نول و فاز جدید یه کلید دو پل (خصوصا در مورد لامپ های هالوژن) نصب کنین

همه اینا به به شراید قرار گیری محل کلید پریز ها ، سیم کشی ساختمان و نحوه نور پردازی داره


چیزی که نیاز دارین لوله خرطومی هست و دو رنگ سیم ۱/۵ (ترجیحا آبی و قرمز به ترتیب برای نول و فاز) و یه سیم چین و چسب برق دارین !!!
برای نور مخفی نیاز به ریسه ال ای دی (SMD) و ترانس مخصوص که همراش میفروشن و برای هالوژن هم به قاب های مخصوص هالوژن و پایه نصب لامپ که همراش داخل بسته هست و همیچنین لامپ هالوژن که ال ای دی هستش
خب بحث لامپ های هالوژن که خیلی ساده
از قسمت ورودی برق در طول مسیر باید برای هر لامپ یه انشعاب گرفته بشه بطوری که سیم رو داخل خرطومی که دو سرش گره خورده (برای جلوگیری از جایجایی) به پایه اتصال لامپ و سیم برق لامپ بعدی متصل میکنین
نوع سیم کشی بسته به شرایط فرق میکنه
ممکنه انتخاب شما این باشه با زدن یه کلید تمامی لامپ ها و یا یکی در میان و یا قسمتی از لامپ ها روشن بشه ... که در محل قرار گیری کلید و نوع شیم کشی در هر کدوم متفاوت و به نیاز هر فرد بستگی داره.
قرار دادن سیم داخل خرطومی و نصب اونها همانند سیم کشب ریسه اس ام دی باید قبل از نصب پنل و در زمان زیر سازی انجام بشه(خصوصا اگر فواصل زیاد باشه)
نکته ای در خصوص نوار های ریسه اس ام دی وجود داره اینه که اگر اشتباه ترانس نصب بشه ریسه میسوزه ... نحوه تست رو از فروشنده بخوایید که توضیح بده اما این حالت زیر کلی هست
هر ریسه اس ام دی شامل یه نوار شلنگی (که لامپ های ال ای داخلش هست) یه خار دوشاخه که سیم داخل شلنگ رو به سوکت ترانس وصل میکنه و یه ترانس که در یه طرف سوکت و در یه طرف دوشاخه داره ، میشه
برعکس قرار گرفتن سوکت ترانس به شلنگ باعث سوختن کامل ریسه میشه... ریسه رو هر یه متر در محل های مشخصی میشه قطع کرد
برای تست ریسه به یه مدار ۱۱۰ ولت نیاز دارین !! خب برای تامین این مدار نیاز به سرپیچ و لامپ های کلاسیک رشته ای و مقداری سیم نیاز دارین

مطابق شکل یه سرپیچ رو و دو سیم وصل و داخل پریز میکنین ؛ در قسمت جدا شده سیم فاز قرمز رنگ (فرقی نمیکنه فاز باشه یا نول) ، رو کمی روکش سیم رو برداشته و دوشاخه ترانس (که با خار یه ریسه وصل شده) رو یه این سیم ها اتصال میدیم اگر ریسه روشن شد یعنی درست وصل دشه وگرنه سوکت رو برعکس و تست کنین تا نتیجه مطلوب بدست میاد ... تو این حالت ریسه هرگز نمیسوزه !! برای جلوگیری از بهم خوردن حالت نصب محل سوکت و ریسه رو با چسب برق محکم کنید
هر متر ریسه اس ام دی قیمتی حدود ۳۵۰۰ تومن داره در هر پنج متر فروشنده موظفه یه ترانس به شما بده. بهترین حالت اینه که اگر چند محل رو قصد دادن نور مخفی دارین تا حد امکان از قطع کردن ریسه خودداری کنین و در جایی که نیاز ندارین با چسب برق نور اون رو بپوشونین . دردسرش خیلی کمتر هست
ریسه ها در انواع رنگ تولید میشن ؛ یخی - سفید گرم (تقریبا زرد) - زرد طلایی (تقریبا نارنجی) - قرمز - آبی - بنفش - سبز و..ـ
برای اینکه از نهایت نور ریسه استفاده کنین باید نوار رو به بالا باشه برای این کار ریسه رو داخل سقف بین پیچ ها (که از پشت حدود یه سانتیمتر بیرون اومدن) مهار کنین
اگر که کمی و کاستی داشت ببخشید و اگر موردی نیاز به توضیح بیشتر داشت با تمام میل خوشحال میشم که کمک کنم ...

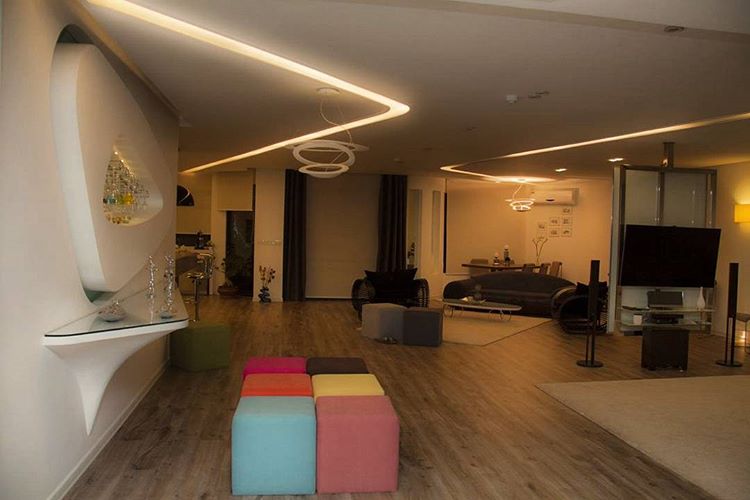

در آخر چند تا عکس از مراحل سقف منزل شخصی خودمون که اجرا کردم میزارم ؛




:: مرتبط با: سقف کاذب , آموزش ,
:: برچسب‌ها: کناف , نور مخفی , سقف کناف , اس ام دی , شلنگ نورانی , سقف کاذب , ریسه ,
می توانید دیدگاه خود را بنویسید
Amir چهارشنبه 17 مرداد 1397 09:17 ب.ظ
سلام وقت بخیر من پنج متر شلنگی گرفتم جایی که میخوام کار کنم مابینش ۴متر پرتی داره که نمیتونم اونو شلنگی بذارم و میخوام با یک کلید خاموش روشن شه اگر من اون ۴مترو سیم بذارم موردی پیش نمیاد؟
ممنونم از راهنماییتون
علیرضا فیض الهی پاسخ داد:
سلام ترجیحا نظرم من اینه که قطع نشه اما اگر بازم تمایل دارین از سیم های حالت مفتولی میتونین استفاده کنین ، مدار ها رو به هم وصل کنین و در آخر تست کنین که نسوزه ... سر کلید هم که به ترانس و کل مدار به همون تراس وصل میشه
یوپی اس چهارشنبه 25 بهمن 1396 09:30 ق.ظ
ممنون اطلاعات خوبی بود
علیرضا فیض الهی پاسخ داد:
ممنون
میلاد یکشنبه 24 دی 1396 03:18 ب.ظ
سلام. میشه راهنماییم کنید.من 25 تا هالوژن میخوان نصب کنم رو کناف دور خونم.سوراخاشم زده شده.مشکل اینه که کلا میشه یک خورطومی و دو رشته سیم رد کرد و به همشون انشعاب داد. یا باید دونه ای باشه سیم کشی؟
علیرضا فیض الهی پاسخ داد:
سلام اگه منظورتون اینکه با یه کلید همه لامپ ها روشن بشه ، بله میشه سری کرد... من خودم تو خونه مثلا فاصله هر لامپم یه متر بود ، خرطومی رو تو هر یه ۸۰ سانت بریدم و سیم رو حدود ۱۴۰ بریدم و بعد سر هر سوکت سیم ها رو بهم وصل کردم ...
احمد سه شنبه 19 دی 1396 02:38 ب.ظ
با سلام و خسته نباشید دو سوال از خدمتتون داشتم من یک واحد خریدم محل نور مخفی دارد اما شیلنگها خوب قرار نمیگیرند نمیدونم امکان محکم کردن با میخ وجود داره یا نه دوم اینکه بعضی جاها سیم امده و جای لامپ اما برق ندارند اگر راهنمایی کنید ممنون میشم
علیرضا فیض الهی پاسخ داد:
سلام خیلی ممنون
تو مورد اول میخ ریسه رو قطع میکنه جایگزین مناسب چسب ۱۲۳ (قطره+اسپری) هست... تو فضایی که قراره ریسه گذاشته بشه پیچ های افقی و عمودی باید وجود داشته باشن که میشه ریسه رو تو بین اونا گیر داد اگر نه همون چسبو استفاده کنین ( لامپ ریسه رو به سقف باشه)
مورد دوم هم اینکه از یه لامپ رشته ای و مقداری سیم میشه فهمید براش برق اومده یا نه (اگر لامپ روشن شد که یعنی یا ریسه سوخته یا جهت ترانسش اشتباهه)
اگر هم روشن نشد(احتمالا قطعی سیم داره یا نول و فاز درست اتصال نداره) کلید هایی که احتمال میدین برق رو از اون گرفته باشن رو باز میکنین ، با کشیدن سیم از طرف بیرون ببینین داخل جعبه کلید کدوم سیم ها تکون میخوره ، اون باید عوض بشه...
